Nghề cơ khí chế tạo

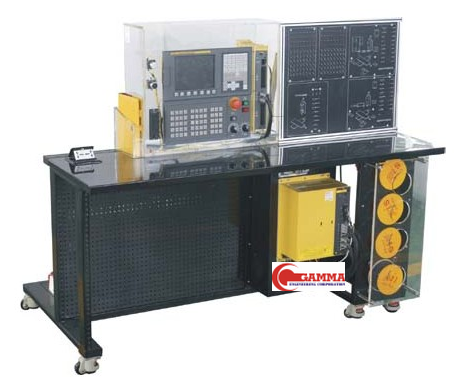

Tên sản phẩm : Thiết bị đào tạo máy phay CNC với hệ thống điều khiển 0i mate MD
Mã số : GM-558
Thương hiệu : Gamma
Giới thiệu chung
Thiết bị tích hợp sự thiết kế độc đáo cho học viên hiểu rõ các cơ cấu của hệ thống điều khiển bằng số. Cấu trúc hiển thị trên màn hình điều khiển sẽ giúp học viên hiểu rõ hơn về các thông số thiết bị.

Chức năng thiết bị:

-  Panel điện được thiết kế tiện lợi cho việc lắp đặt và bố trí.

-  Thiết bị với các hệ thống được thiết kế rõ ràng rất tốt để hiểu một cách trực quan của các chức năng giao diện của hệ thống.

-  Sử dụng chương trình PMC cho đào tạo nên học viên có thể thiết kế các chương trình PMC khác nhau và đào tạo lập trình PMC trên panel bằng các thao tác hướng dẫn.

-  Học viên có thể thiết kế các chương trình PMC cho việc gá dao cắt, thay đổi cấp số truyền của trục chính, thay đổi bàn dao, thay đổi khoảng cách và các chức năng khác của chương trình PMC.

-  Sử dụng hệ thống ước định thông minh, học viên có thể thiết lập các lỗi hỏng hóc thông minh thường gặp phải trên thiết bị.

-  Thiết kế tổng hợp và theo modul rất tiện lợi cho các chủ đề đào tạo.

Chủ đề đào tạo:

-   Kết nối phần cứng của hệ thống CNC

-   Thiết lập các thông số cơ bản của hệ thống

-   Thiết kế các chương trình PMC

-   Thiết kế các chương trình cho việc gá dao, thay đổi cấp truyền động của trục chính.

-   Lắp đặt Se-vo và cài đặt FSSB

-   Sao lưu và truyền dữ liệu

-   Tối ưu hóa của các thông số se-vo

-   Các bài tập lập trình CNC

-   Đào tạo giải quyết sự cố trong máy CNC

-   Nhận diện kỹ năng và đánh giá trong hiệu chỉnh và tháo lắp trên máy CNC

Các kiểu cấu hình thiết bị:

1. Thiết bị đào tạo máy tiện CNC theo hệ điều khiển 0i mate TD – Model GM-558

-   Hệ thống chuẩn: FANUC 0i mate TD

-   Truyền động Se-vo: FANUC βiSV

-   Động cơ Servo : FANUC βiS

-   Trục chính: biến tốc- tầng số

2. Thiết bị đào tạo máy phay CNC theo hệ điều khiển  0i mate MD – Model GM-559

-   Hệ thống chuẩn: FANUC 0i mate MD

-   Truyền động Se-vo: FANUC βiSVSP

-   Động cơ Servo : FANUC βiS

-   Trục chính: FANUC servo

3. Thiết bị đào tạo máy tiện CNC theo hệ điều khiển  0i mate TD – Model GM-560

-   Hệ thống chuẩn: FANUC 0i TD

-   Truyền động Se-vo: FANUC αi drive

-   Động cơ Servo : FANUC αiF

-   Trục chính: FANUC αiI servo motor

4. Thiết bị đào tạo máy phay CNC theo hệ điều khiển  FANUC 0i MD – Model GM-561

-   Hệ thống chuẩn: FANUC 0i MD

-   Truyền động Se-vo: FANUC αi drive

-   Động cơ Servo : FANUC αiF servo motor

-   Trục chính: FANUC αiI servo motor




Nguồn cung cấp: 380V × 3 pha- 5 dây, 50Hz
Công suất nguồn: ≤ 1500 W
Bảo vệ dòng rò: ≤ 30 mA
Kích thước: 1600×1020×1350 mm
Trọng lượng: 150 kg
